R109 迷你入门级 RGB LED 控制器

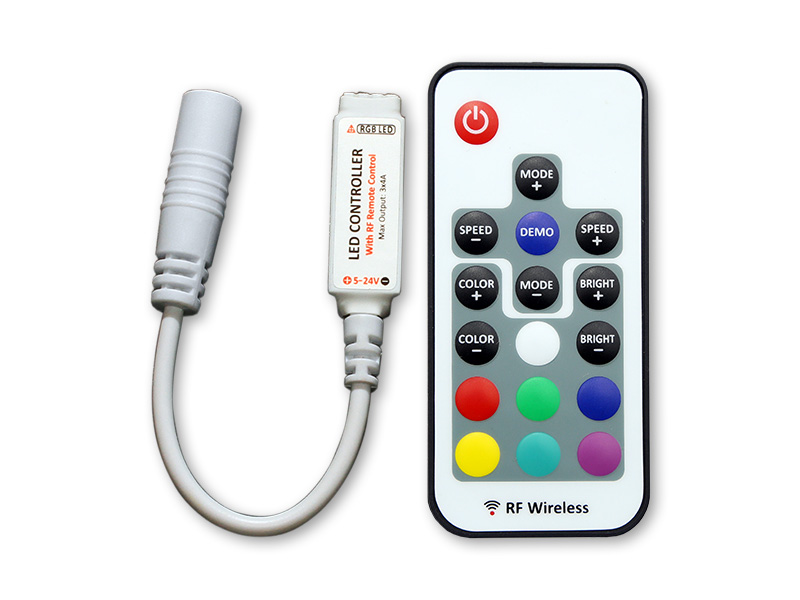

1 / 5 R109 系列 RGB LED 控制器用于驱动 DC5-24V 电压范围的恒压 LED 产品，包含一个主控单元和一个 RF 无线遥控器。用户可通过遥控器方便地开关灯、设置不同颜色或动态模式。
| 迷你 RF 无线 RGB LED 控制器 | ||||
| 型号 | R109 | R130 | ||
| 电气规格 | ||||
| 工作电压 | DC 5-24V | |||
| 额定输出电流 | 3x2A | |||
| 遥控器 | RF 无线卡片式遥控器 | |||
| 遥控频率 | 433.92MHz | |||
| 遥控器电池 | CR2025 3V 纽扣电池 | |||
| 遥控发射功率 | <10dBm | |||
| 遥控距离 | 空旷环境 >15 米 | |||
| 遥控器配对模式 | 每台主机可配对 3 个遥控器 / 自由配对模式 | |||
| PWM 控制级数 | 256 级 | |||
| PWM 频率 | 190Hz | |||
| 保护 | 接反保护 / 过热保护 | |||
| 工作温度 | -30~60℃ | |||
| 元器件与 PCB | SMD 器件 / 双面 FR-4 PCB | |||
| 控制器外壳 | 热缩管 | ABS+硅胶 | ||
| 功能 | ||||
| 独立开关键 | No | Yes | ||
| 动态模式 | 22 种模式 | |||
| 动态速度等级 | 10 级 | |||
| 静态颜色 | 20 种颜色，带 7 个快捷颜色键 / RGB 线序可切换 | |||
| 彩光亮度等级 | 5 级 | |||
| 演示模式 | Yes | |||
| 断电记忆功能 | Yes | |||
| 电源与灯带接口 | ||||
| 电源接口 | 5.5mm DC 母座 | 红/黑线 | 5.5mm DC 母座 | 5.5mm DC 母座 |
| 灯带接口 | 4-Pin 扁平母座 | 4-Pin 扁平线 | 4-Pin 扁平线 | 4-Pin SM 公头 |
| 尺寸与重量 | ||||
| 尺寸 | 主机：51x14x6mm；遥控器：40x86x6.5mm | |||
| 线长 | 120mm | |||
| 净重 | 25g | 28g | ||
以上参数仅供参考，详细内容请以说明书为准。
该产品暂无说明书。
